Mélangeurs et mélangeurs vidéo professionnels : le guide de production complet

Un flux d'église à deux-caméras ne devrait pas nécessiter le même matériel qu'un camion de diffusion ESPN.

Mais essayez d'acheter un mélangeur vidéo dans la fourchette de 500 $ à 3 000 $ et vous rencontrerez un problème qui frustre les petits studios, les coordinateurs informatiques et les bénévoles de la technologie pendant des années : presque rien dans cette fourchette de prix ne vous offre d'entrées SDI et HDMI, de prise en charge NDI, de streaming intégré et de contrôle de caméra PTZ dans un seul boîtier.



En dessous de cette plage, vous êtes limité aux commutateurs grand public HDMI-uniquement. Au-dessus, vous payez des prix de diffusion pour des fonctionnalités auxquelles vous ne toucherez jamais.

Et les guides qui devraient vous aider ?

La plupart traitent « commutateur » et « mélangeur » comme le même mot, ignorent complètement les exigences de bande passante de NDI et ne mentionnent jamais que la distance de votre câble compte plus que vos spécifications de résolution.



Points à retenir

Les mélangeurs vidéo et les mélangeurs vidéo sont aujourd'hui utilisés de manière interchangeable, mais les mélangeurs matriciels et les mélangeurs de production sont des catégories de produits totalement différentes.

Les câbles SDI transportent le signal de manière fiable jusqu'à 300 pieds ; HDMI dépasse environ 50 pieds passifs, donc la distance du câble décide souvent des entrées dont vous avez besoin

Le NDI complet à 1080p60 consomme environ 100 à 150 Mbit/s par flux, ce qui rend un segment de réseau Gigabit dédié non-négociable.

Le niveau intermédiaire-de 500 $ à 3 000 $ n'a presque aucun mélangeur combinant SDI, HDMI, NDI, streaming et contrôle PTZ dans une seule unité.

Un mélangeur matériel peut être rentabilisé en un ou deux événements lorsque des équipes multi-caméras indépendantes-gagnent entre 1 500 $ et 3 000 $ par tournage.



Quelle est la réelle différence entre un mélangeur vidéo, un mélangeur et une matrice ?

Le marché utilise désormais de manière interchangeable « switcher » et « mixer », mais la distinction d'origine est importante, et une matrice de commutation est un produit complètement différent qui résout un problème complètement différent.

Source - Alt : Sélecteur de production vidéo en direct avec flux multi-caméra affichant les entrées Caméra 1, Caméra 2 et Caméra 3 sur les moniteurs.

Historiquement, un mélangeur vidéo effectuait des coupes brutales entre les sources. Caméra A en direct, appuyez sur un bouton, Caméra B en direct.

Un mélangeur vidéo a ajouté des transitions (fondus, volets, incrustations chromatiques, image-dans-image) en plus de cette capacité de commutation.

Aujourd'hui, chaque appareil commercialisé sous le nom de « mélangeur vidéo » inclut des fonctionnalités de mixage, de sorte que les termes se sont regroupés en un seul.

Une matrice de commutation vidéo est tout autre chose.

C'est un périphérique de routage de signal : un patchbay qui envoie n'importe quelle entrée vers n'importe quelle sortie. Les intégrateurs audiovisuels les installent dans les salles de conférence et les centres de commande où plusieurs écrans nécessitent différentes sources.

Pas de transitions, pas de superpositions, pas de production en direct. Si vous recherchez un streaming ou un enregistrement multi-caméra, une matrice n'est pas ce que vous voulez.

Les mélangeurs de production côté diffusion (unités avec bus M/E dédiés, sorties auxiliaires et programmation macro) commencent autour de 5 000 $ et grimpent rapidement. Pour les opérateurs que ce guide s'adresse, le point idéal se situe en dessous de ce niveau.



Comment choisir entre les entrées SDI et HDMI ?

La longueur du câble en décide plus que toute autre chose. SDI transporte un signal fiable jusqu'à 300 pieds sur un seul câble coaxial ; HDMI atteint un maximum d'environ 50 pieds passifs, et la plupart des lieux, salles de classe et églises ont besoin de distances plus longues que ce que les acheteurs attendent.

Source - Alt : Gros plan-du port de sortie HDMI sur un appareil de production vidéo pour connecter des caméras à des moniteurs ou à des cartes de capture

Voici ce qu'il faut peser :

Distance. Le SDI fonctionne de manière fiable jusqu'à 300 pieds sur un câble coaxial Belden standard. Le HDMI passif se dégrade au-delà de 50 pieds. Si vos caméras sont à plus d'un câble de votre position de commutation, le SDI l'emporte par défaut.

Durabilité. Les connecteurs SDI se verrouillent en place - aucune déconnexion accidentelle en cours de-service. Les connecteurs HDMI sont fragiles et un câble coupé pendant une diffusion en direct signifie une perte d'angle de caméra.

Compatibilité. Chaque ordinateur portable, appareil photo sans miroir et console de jeu produit une sortie HDMI. Les caméras professionnelles et PTZ proposent généralement le SDI. Les équipements grand public parlent HDMI ; les équipements de production parlent SDI.

Résolution. HDMI prend en charge nativement le 4K et le HDR.. 3G-SDI gère le 1080p60 ; vous aurez besoin de 12G-SDI pour 4K, ce qui limite vos options matérielles et augmente les coûts.

Coût. Les câbles SDI sont moins chers au pied que les câbles HDMI et beaucoup plus durables lors d'enroulements et de déroulements répétés. Les câbles HDMI coûtent plus cher sur des longueurs plus longues et se cassent plus tôt.

La solution pratique pour la plupart des opérations de croissance est un commutateur combinant les deux. Quatre entrées SDI pour vos caméras PTZ fixes sur de longues distances, ainsi que des entrées HDMI pour un ordinateur portable, un lecteur multimédia ou une caméra sans miroir à courte portée.

Les E/S mixtes couvrent la plus large gamme de scénarios de production sans que les boîtiers de conversion n'encombrent le flux de travail.



Un mélangeur vidéo NDI a-t-il réellement besoin d'un réseau dédié ?

Oui. Le NDI complet à 1080p60 consomme environ 100 à 150 Mbit/s par flux, et trois ou quatre sources NDI sur un réseau de bureau partagé étoufferont le débit et introduiront des artefacts visibles en quelques minutes.

Source - Alt : Caméraman filmant un concert en direct avec un éclairage de scène et de grands écrans de projection en arrière-plan

NDI (Network Device Interface) envoie la vidéo via Ethernet standard au lieu de SDI ou HDMI.

Vous pouvez placer des caméras n'importe où sur le réseau, alimenter des écrans d'ordinateurs portables distants et extraire des graphiques à partir d'une machine distincte. Mais le calcul de la bande passante est impitoyable.

Le NDI complet fonctionne à environ 100 à 150 Mbps par flux 1080p60. Quatre caméras signifient 400 à 600 Mbps de débit soutenu sur votre réseau local avant que vous n'ouvriez un navigateur. Les déploiements NDI sérieux s'exécutent sur un VLAN dédié avec surveillance IGMP sur un commutateur Gigabit géré.

NDI|HX3 réduit la bande passante à environ 8 à 20 Mbps par flux en utilisant la compression H.264 ou H.265, échangeant une à trois images de latence.

Pour les services religieux, les conférences et les assemblées publiques d’entreprise, cette latence est invisible. Pour un changement rapide-de sport ou de musique, cela se remarque.

La configuration la plus flexible utilise NDI comme complément et non comme remplacement. Gardez les caméras principales sur SDI ou HDMI pour une commutation sans-latence. Intégrez NDI pour les flux distants, les partages d'écran ou les caméras IP qui ne justifient pas un câble dédié.



Que doit réellement inclure un mélangeur vidéo pour le streaming en direct ?

Encodage-SRT ou RTMP intégré pour que vous puissiez diffuser du contenu sans ordinateur portable, capture USB-C pour les appels-directs vers-Zoom et suffisamment d'entrées pour couvrir le nombre de caméras plus une pour la lecture de graphiques ou de médias.

Un-encodeur de streaming intégré est ce qui différencie un mélangeur de streaming en direct-d'un simple mélangeur vidéo. SRT ou RTMP intégré signifie que vous branchez un câble Ethernet, entrez votre clé de flux et vous êtes en direct sur YouTube, Facebook ou un point de terminaison RTSP personnalisé.

Pas d'ordinateur portable exécutant OBS, pas de carte de capture USB, pas de point de défaillance supplémentaire. SRT ajoute une correction d'erreur directe pour maintenir les flux stables sur des connexions peu fiables.

La sortie USB 3.0 UVC transforme le flux de programme du mélangeur en une webcam que Zoom, Teams et Google Meet reconnaissent instantanément. L'enregistrement sur une carte SD ou une clé USB vous donne une copie de sécurité locale indépendante de votre connexion Internet.

Et PiP avec superposition de logo vous permet de personnaliser la diffusion sans logiciel graphique séparé.

La fonctionnalité que la plupart des acheteurs négligent est le contrôle intégré de la caméra PTZ. Si votre mélangeur envoie des commandes VISCA à vos caméras - panoramique, inclinaison, zoom et rappel de préréglages - via IP ou série, vous éliminez le besoin d'un contrôleur de joystick séparé et éventuellement d'un membre d'équipage supplémentaire.

Pour une-équipe technique d'église de deux personnes ou un opérateur de capture de conférence solo-, cette consolidation est importante.



Quel matériel de mélangeur vidéo convient à quelle configuration ?

Le bon choix se résume à trois choses : le nombre de caméras que vous utilisez, la distance que les câbles doivent atteindre et si vous devez diffuser, enregistrer ou les deux.

Source - Alt : Caméra vidéo installée dans une église enregistrant un service en direct avec des décorations de Noël et un crucifix à l'autel



Créateurs solo et petites configurations de bureau (295 $ à 350 $)

Si vous utilisez deux ou trois caméras à portée de main (un bureau YouTube, un podcast, un petit flux Twitch), un commutateur HDMI à quatre -entrées fait l'affaire. Le Blackmagic ATEM Mini Pro est la valeur par défaut ici pour une bonne raison : abordable, diffuse directement et dispose d'un contrôle logiciel bien documenté.

Le plafond est uniquement doté d'une entrée HDMI-.

Vous ne pouvez pas connecter une caméra PTZ sur une longue durée SDI, et la sortie USB-C utilise l'USB 2.0 avec compression MJPEG, et non le flux UVC sans perte que la plupart des acheteurs supposent. Pour une configuration de bureau où chaque câble mesure moins de six pieds, c'est très bien. Pour quelque chose de plus gros, vous deviendrez trop grand.



Petits studios, églises, salles de classe et événements d'entreprise (1 000 $ à 2 000 $)

C’est là que les exigences évoluent rapidement. Les câbles plus longs nécessitent du SDI. Les sources NDI nécessitent un support natif. Le streaming doit fonctionner sans ordinateur portable. Le contrôle PTZ doit vivre à la position de commutation.

C'est aussi le niveau avec le moins de bonnes options.

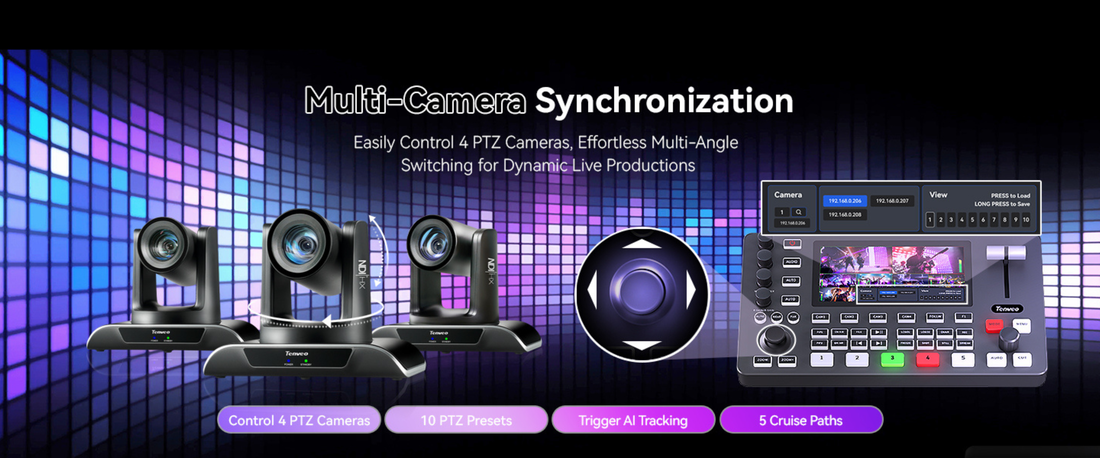

Le Tenveo TEVO-PC500 comble le vide avec 4 entrées SDI et 4 entrées HDMI, NDI natif, streaming SRT/RTMP/RTSP sans encodeur externe, capture UVC via USB 3.0 Type-C, enregistrement sur carte SD et clé USB, et un joystick intégré-avec bascule de zoom pour le contrôle de la caméra PTZ.

Le contrôle basé sur un navigateur-à partir de n'importe quel appareil sur le réseau local signifie que votre directeur n'a pas besoin d'être présent devant l'unité.

Les alternatives de cette gamme laissent chacune quelque chose sur la table.

L'ATEM Mini Extreme ISO (2 195 $) vous offre huit entrées et un enregistrement ISO, mais chaque entrée est HDMI sans SDI, sans NDI et sans contrôle PTZ.

Le Roland V-8HD est légendaire pour sa fiabilité, mais ne diffuse ni n'enregistre de manière native et manque de SDI.

Le YoloBox Pro est brillamment portable avec une liaison cellulaire, mais il se limite à trois entrées HDMI et 1080p.

Et le Feelworld LIVEPRO L4 atteint un prix bas avec un écran tactile et une entrée SDI, mais le support du fournisseur est un point faible connu.



Niveau hybride et de diffusion d'entreprise-(3 $,000+)

Pour huit-entrées SDI, un enregistrement ISO sur chaque canal et une intégration intercom, vous envisagez l'ATEM Television Studio HD8 ISO à environ 3 995 $ ou le Roland V-160HD à 4 999 $. Les deux sont excellents. Les deux coûtent deux à trois fois plus cher qu'un commutateur d'E/S mixtes-de niveau intermédiaire.

Un chiffre à garder à l'esprit : un réalisateur indépendant multi-équipe de tournage -, deux caméramans, audio - coûte entre 1 500 $ et 3 000 $ par événement sur la plupart des marchés américains. Un mélangeur de niveau intermédiaire-avec contrôle PTZ permet à une équipe-de gérer ce qui en prenait quatre auparavant. Si vous produisez des services hebdomadaires ou des captures de cours régulières, le matériel s'amortit rapidement.



Conclusion

Le marché des mélangeurs vidéo est divisé en deux-niveaux bien desservis et un niveau intermédiaire mal desservi. En dessous de 500 $, les commutateurs HDMI-grand public uniquement gèrent le travail multi-caméra de base.

Au-dessus de 3 000 $, les mélangeurs de production de qualité diffusion-s'occupent de tout. Entre ces deux domaines, où opèrent réellement la plupart des petits studios, églises, salles de classe et équipes chargées des événements d’entreprise, les options sont minces depuis des années.

Cela commence à changer. Le matériel d'E/S mixte-avec SDI, HDMI, NDI,-streaming intégré et contrôle PTZ intégré arrive à des niveaux de prix logiques pour les opérations produisant du contenu hebdomadairement plutôt qu'annuellement.

Le Tenveo TEVO-PC500 est un exemple de ce à quoi devrait ressembler le niveau intermédiaire-, et pour les équipes qui se débrouillent avec un ATEM Mini et une prière, cela vaut la peine d'y jeter un coup d'œil sérieux.



FAQ



Un mélangeur vidéo peut-il diffuser directement sur YouTube ou Facebook ?

Uniquement s'il dispose d'un-encodeur de streaming intégré prenant en charge SRT ou RTMP. Les mélangeurs HDMI économiques aiment la sortie ATEM Mini d'origine via USB uniquement, vous aurez donc besoin d'un ordinateur portable exécutant OBS ou un logiciel similaire pour passer en direct.

Les mélangeurs-de niveau intermédiaire et supérieur avec encodage intégré se connectent directement à votre plate-forme de streaming via Ethernet.



Un commutateur matériel est-il meilleur qu’OBS ?

Ils résolvent différents problèmes et les opérateurs les plus sérieux utilisent les deux.

Un sélecteur matériel gère le changement de caméra en direct avec une latence inférieure à-image et des boutons physiques que vous pouvez ressentir. OBS fonctionne sur un ordinateur et gère les superpositions graphiques, les préréglages de scènes et l'encodage de flux.

La configuration professionnelle typique alimente la sortie USB ou NDI du mélangeur dans OBS pour la couche graphique et le flux final.



De combien d’entrées ai-je réellement besoin ?

Comptez vos caméras, puis ajoutez-en une pour un ordinateur portable graphique ou un lecteur multimédia. La plupart des petites productions atterrissent sur quatre à six.

Si vous utilisez des angles de vue larges, moyens et rapprochés-avec un partage d'écran, cela représente un minimum de quatre entrées. Eight vous permet d'évoluer sans remplacer le mélangeur.
